100M nätverkstransformator

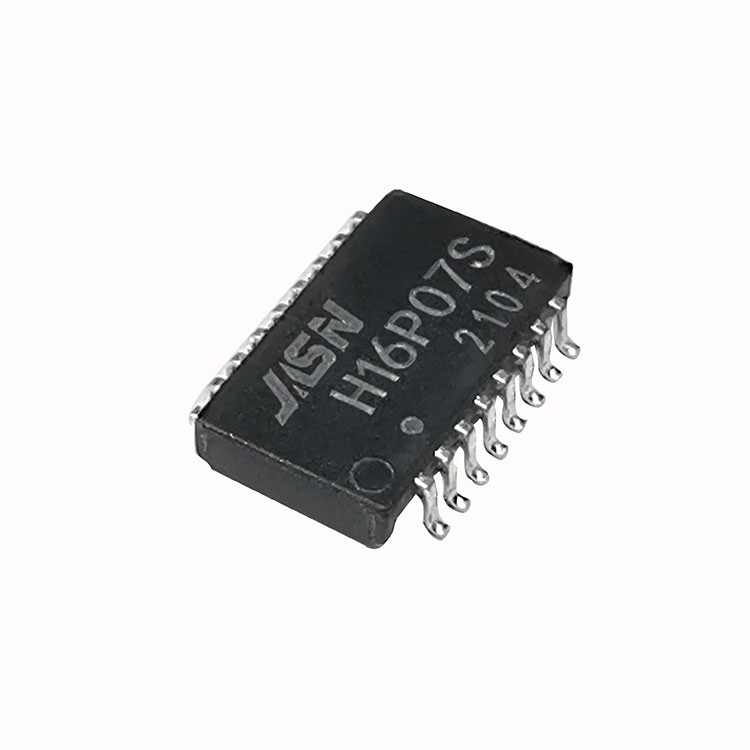

JASN som en av de professionella Kina 100M Network Transformator tillverkare och Kina fabrik, vi är stark styrka och fullständig ledning. H16P07S är en serieprodukt med ultralåg struktur och höjden är 2,20 mm typ.

Modell: H16P07S

Modell:H16P07S

Skicka förfrågan

PDF-nedladdning

Produktbeskrivning

JASN som professionell hög kvalitet100M nätverkstransformatortillverkare kan du vara säker på att köpa100M nätverkstransformatorfrån vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Funktion

Överensstämmer med IEEE 802.3-standarden.
Följ ROHS-kraven.
Drifttemperaturområde: 0â till +70â.
Förvaringstemperaturintervall: -25â till +125â.

Elektriska specifikationer @ 25â

OCL:	350uH Min. @100KHz/0,1V
Hi-POT:	1500 Vrms
Svängförhållande:	1:1±3 %
LK:	0,5uH Max @100KHz/0,2V
Cw/w	35PF Max @100KHz/0,2V
D.C.R:	1,2 ohm Max
Insättningsförlust:	1-100MHz: -1,0dB Max
Cross Talk:	1-100MHz: -30dB Min
Returförlust:	1-30 MHz	40 MHz	50 MHz	60-80MHZ	80-100MHZ
	-18dB Min	-14,4dB Min	-13,1dB Min	-12dB Min	-10dB Min
