Vad är en toroidal induktor och varför är det viktigt i modern elektronik?

Toroidformade induktorerär en av de mest effektiva och mest använda passiva komponenterna i moderna elektroniska system. Deras unika ringformade kärndesign ger överlägsen magnetisk inneslutning, minskad elektromagnetisk interferens och hög energieffektivitet jämfört med traditionella induktorer. Den här artikeln utforskar vad en toroidformad induktor är, hur den fungerar, varför den är viktig i kraftelektronik och hur man väljer rätt typ för olika applikationer. Den lyfter också fram vanliga utmaningar, verkliga tillämpningar och praktiska designöverväganden för att hjälpa ingenjörer, köpare och produktutvecklare att fatta välgrundade beslut.

Innehållsförteckning

• 1. Förstå toroidinduktorns grunder
• 2. Hur en toroidal induktor fungerar
• 3. Viktiga fördelar jämfört med konventionella induktorer
• 4. Kärnmaterial och deras inverkan
• 5. Real-World Applications
• 6. Hur man väljer rätt toroidinduktor
• 7. Vanliga problem och felsökning
• 8. Toroidal vs andra induktortyper
• 9. Designöverväganden för ingenjörer
• 10. Framtida trender inom induktorteknik
• 11. Vanliga frågor
• 12. Slutsats
• 13. Tillverkarinformation och kontakt

1. Förstå toroidinduktorns grunder

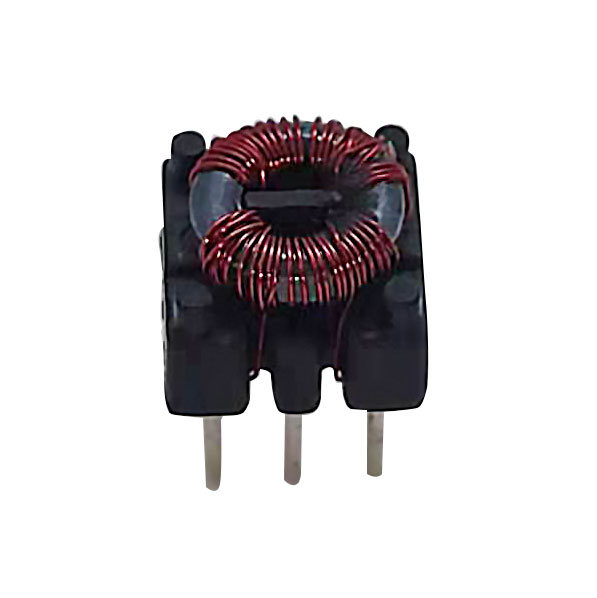

En toroidal induktor är en typ av induktor formad som en munk eller ring (toroid). Den består av en cirkulär magnetisk kärna omslagen med koppartråd. När elektrisk ström flyter genom tråden genereras ett magnetiskt fält inuti kärnan, som lagrar energi i form av magnetism.

Till skillnad från traditionella solenoidinduktorer är magnetfältet i en toroidformad design till stor del begränsat i kärnan. Denna unika egenskap minskar avsevärt energiförluster och elektromagnetisk interferens (EMI), vilket gör den idealisk för högpresterande elektroniska kretsar.

Enkelt uttryckt är en toroidformad induktor utformad för att:

• Lagra energi i ett magnetfält
• Filtrera elektriskt brus
• Stabilisera strömflödet i kretsar

2. Hur en toroidal induktor fungerar

Arbetsprincipen för en toroidinduktor är baserad på elektromagnetisk induktion. När växelström (AC) flyter genom spolen genererar den ett föränderligt magnetfält i den toroidformade kärnan. Detta föränderliga fält inducerar en motsatt spänning, känd som induktans.

Den slutna slingformen på kärnan säkerställer att det mesta av det magnetiska flödet förblir inuti materialet, vilket minskar läckaget och förbättrar effektiviteten.

Viktiga arbetssteg inkluderar:

1. Ström flyter genom lindningen
2. Magnetfält bildas inuti toroid
3. Energi lagras i magnetiskt flöde
4. Motstånd mot strömförändringar stabiliserar kretsens beteende

Denna kontrollerade energilagring och frigöring är det som gör toroidformade induktorer viktiga i effektregleringssystem.

3. Viktiga fördelar jämfört med konventionella induktorer

Toroidformade induktorer föredras i många industrier på grund av deras överlägsna elektriska och fysiska egenskaper. Nedan är de viktigaste fördelarna:

• Hög effektivitet:Minskad energiförlust på grund av minimalt läckageflöde.
• Låg elektromagnetisk störning:Magnetfältet finns i kärnan.
• Kompakt design:Högre induktans i en mindre fysisk storlek.
• Bättre termisk prestanda:Lägre värmeutveckling under belastning.
• Stark magnetisk koppling:Effektiv energiöverföring mellan lindningar.

Dessa fördelar gör toroidformade induktorer särskilt användbara i strömförsörjning, ljudutrustning och industriell elektronik.

4. Kärnmaterial och deras inverkan

Prestandan hos en toroidformad induktor beror mycket på dess kärnmaterial. Olika material erbjuder olika magnetiska egenskaper och frekvenssvar.

5. Real-World Applications

Toroidformade induktorer används i stor utsträckning i flera branscher på grund av deras effektivitet och tillförlitlighet.

• Switch-mode strömförsörjning (SMPS)
• Ljudförstärkare och signalfiltrering
• Telekommunikationsutrustning
• Elfordons kraftsystem
• Växelriktare för förnybar energi (sol och vind)
• Industriella automationssystem

I var och en av dessa applikationer spelar förmågan att minska EMI och förbättra energieffektiviteten en avgörande roll för systemets stabilitet och prestanda.

6. Hur man väljer rätt toroidinduktor

Att välja rätt toroidinduktor kräver noggrant övervägande av elektriska och mekaniska parametrar.

Viktiga urvalsfaktorer inkluderar:

• Induktansvärde:Måste matcha kretskraven
• Aktuellt betyg:Bör klara topp- och kontinuerlig ström
• Kärnmaterial:Baserat på frekvens- och effektivitetsbehov
• DC-motstånd:Lägre motstånd förbättrar effektiviteten
• Driftsfrekvens:Måste överensstämma med systemdesign

Ingenjörer balanserar ofta storlek, kostnad och prestanda när de väljer komponenter för optimerad kretsdesign.

7. Vanliga problem och felsökning

Trots sin tillförlitlighet kan toroidformade induktorer möta vissa operativa utmaningar.

• Mättnad:Uppstår när strömmen överskrider kärngränserna
• Överhettning:Orsakas av överdriven ström eller dålig ventilation
• Bullerproblem:Ofta på grund av felaktig lindning eller skärmning
• Mekanisk stress:Kan skada lindningarna under installationen

Korrekt design och värmehantering kan avsevärt minska dessa problem.

8. Toroidal vs andra induktortyper

9. Designöverväganden för ingenjörer

När man integrerar toroidformade induktorer i elektroniska system måste ingenjörer överväga flera designaspekter:

• Lindningsdensitet och isoleringskvalitet
• Termiska spridningsvägar
• Magnetiska mättnadströsklar
• PCB-layout för att minska EMI-koppling
• Mekanisk monteringsstabilitet

Ett väldesignat system säkerställer långsiktig tillförlitlighet och optimal elektrisk prestanda.

10. Framtida trender inom induktorteknik

Efterfrågan på kompakta, högeffektiva elektroniska system fortsätter att driva innovation inom induktorteknik. Framtida utveckling inkluderar:

• Avancerade nanokristallina material för prestanda med ultralåg förlust
• Miniatyriserade högfrekventa toroiddesigner
• Integration med smarta kraftmoduler
• Förbättrade värmebeständiga lindningsmaterial

Dessa framsteg kommer att stödja nästa generations applikationer som elektrisk mobilitet, smarta nät och AI-drivna industrisystem.

11. Vanliga frågor

F1: Vad gör toroidformade induktorer mer effektiva?
Deras magnetiska design med slutna slinga minimerar flödesläckage, vilket förbättrar effektiviteten.

F2: Kan toroidformade induktorer användas i högfrekvenskretsar?
Ja, speciellt när du använder ferrit eller nanokristallina kärnor.

F3: Är toroidformade induktorer dyra?
De kan kosta något mer än grundläggande induktorer men erbjuder bättre prestanda och tillförlitlighet.

F4: Vilka industrier använder toroidformade induktorer mest?
Kraftelektronik, fordonsindustri, telekom och förnybar energi.

F5: Hur minskar jag brus i toroidformade induktorer?
Korrekt lindningsteknik, skärmning och korrekt materialval hjälper till att minska buller.

12. Slutsats

Toroidformade induktorer är en kritisk komponent i modern elektronik och erbjuder oöverträffad effektivitet, kompakthet och elektromagnetisk prestanda. Deras förmåga att stabilisera ström och minska störningar gör dem viktiga i allt från hemelektronik till avancerade industriella system. Genom att förstå deras struktur, arbetsprinciper och urvalskriterier kan ingenjörer och köpare optimera systemets prestanda effektivt.

13. Tillverkarinformation och kontakt

För högkvalitativa toroidformade induktorer designade med precisionsteknik och strikt kvalitetskontroll, kan du lita på Jansum Electronics Dongguan Co.,Ltd.

Vi är specialiserade på att leverera skräddarsydda magnetiska komponenter som uppfyller olika industriella krav, inklusive kraftelektronik, fordonssystem och avancerade kommunikationsenheter.

Om du letar efter pålitligt utbud, teknisk support eller skräddarsydda lösningar är du välkommen attkontakta ossi dag. Vårt ingenjörsteam är redo att stödja ditt projekt från design till produktion.
