Hur förbättrar en solinverterinduktor effektivitet, stabilitet och livslängd i moderna PV-system

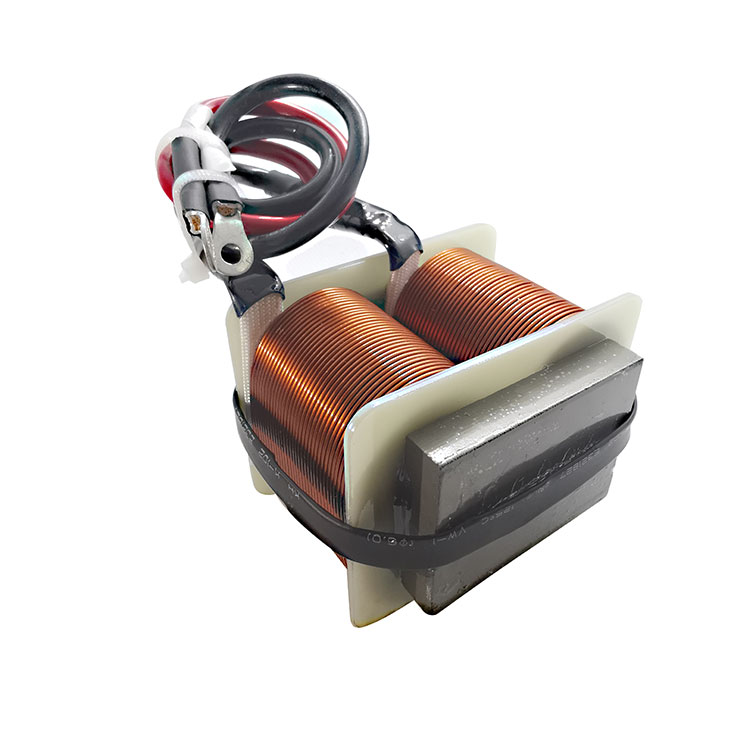

A solar inverter induktorär en av de mest kritiska magnetiska komponenterna i fotovoltaiska (PV) invertersystem. Det påverkar direkt konverteringseffektivitet, harmonisk distorsion, termisk prestanda och långsiktig tillförlitlighet. I moderna tillämpningar för förnybar energi, där effektivitetsstandarderna blir allt strängare, kan valet av rätt induktordesign avsevärt förbättra systemets övergripande prestanda.

Den här djupgående guiden utforskar hur induktorer för solomriktare fungerar, varför de spelar roll i högfrekvensomkopplingsmiljöer, hur material och design påverkar prestanda och hur tillverkare som t.ex.JASNleverera avancerade magnetiska lösningar för krävande solenergiapplikationer.

Innehållsförteckning

• 1. Vad är en Solar Inverter Inductor?
• 2. Varför är det viktigt i moderna PV-system?
• 3. Arbetsprincip i solväxelriktare
• 4. Nyckeldesignparametrar och tekniska specifikationer
• 5. Kärnmaterial och deras inverkan på effektivitet
• 6. Värmehantering och tillförlitlighet
• 7. Anpassning och tillämpningsscenarier
• 8. Hur man väljer rätt Solar Inverter Inductor
• 9. Vanliga utmaningar och lösningar
• 10. Vanliga frågor

1. Vad är en Solar Inverter Inductor?

En solinverterinduktor är en passiv magnetisk komponent utformad för att lagra elektrisk energi i ett magnetfält och frigöra den på ett kontrollerat sätt under växlingsoperationer. Det används vanligtvis i DC-DC boost-omvandlare och DC-AC-växelriktarsteg inom solcellssystem.

Enkelt uttryckt jämnar induktorn ut strömflödet, undertrycker rippel och minskar elektromagnetisk störning (EMI). Utan den skulle solomriktare uppleva instabil uteffekt, överdrivna övertoner och effektivitetsförluster.

• Energilagring under växlingscykler
• Nuvarande rippelreduktion
• Harmonisk filtrering
• Förbättrad vågformskvalitet
• Förbättrad systemstabilitet

2. Varför är det viktigt i moderna PV-system?

Solenergisystem fungerar under varierande solljusförhållanden, vilket innebär att spänning och ström varierar kontinuerligt. Växelriktaren måste omvandla denna variabla DC-effekt till stabil AC-utgång kompatibel med nätstandarder.

Solinverterns induktor spelar en avgörande roll i:

1. Ökning av låg DC-spänning till erforderliga bussnivåer
2. Upprätthålla kontinuerligt strömläge (CCM)
3. Uppfyller harmoniska regler för nät
4. Säkerställer långsiktig komponenttillförlitlighet

I takt med att den globala användningen av förnybar energi ökar, är högeffektiva magnetiska komponenter inte längre valfria – de är obligatoriska för en konkurrenskraftig design av solenergiomriktare.

3. Arbetsprincip i solväxelriktare

I en typisk PV-växelriktartopologi arbetar induktorn inom högfrekventa omkopplingskretsar. När strömbrytaren slås PÅ lagras energi i den magnetiska kärnan. När strömbrytaren slås AV överförs lagrad energi till lasten.

Energilagringsformel:

E = 1/2 × L × I²

Där:

• L = Induktans
• I = Aktuell

Denna cykliska lagrings- och frigöringsprocess möjliggör spänningsreglering och rippeldämpning, vilket är grundläggande för effektiv DC-AC-omvandling.

4. Nyckeldesignparametrar och tekniska specifikationer

5. Kärnmaterial och deras inverkan på effektivitet

Val av kärnmaterial påverkar direkt prestandan i induktorer för solinverterare.

Ferritkärna

• Låg kärnförlust vid hög frekvens
• Idealisk för kompakta inverterdesigner

Pulveriserad järnkärna

• Högre mättnadsflödestäthet
• Lämplig för applikationer med hög ström

Nanokristallin kärna

• Ultralåg kärnförlust
• Hög permeabilitet
• Utmärkt termisk stabilitet

Avancerade tillverkare gillarJASNfokusera på optimerad magnetisk design för att minska både koppar- och kärnförluster, vilket förbättrar växelriktarens effektivitet över 98 %.

6. Värmehantering och tillförlitlighet

Solväxelriktare fungerar ofta i tuffa utomhusmiljöer. Förhöjda temperaturer påskyndar nedbrytningen av isoleringen och minskar livslängden.

Effektiva termiska strategier inkluderar:

• Låg DCR-lindningsdesign
• Isoleringsmaterial med hög temperatur
• Optimerad kärngeometri
• Inkapsling för fuktskydd

Korrekt termisk design säkerställer 10–20 års driftsäkerhet, matchande livslängden för PV-moduler.

7. Anpassning och tillämpningsscenarier

Solinverterare används i:

• Takväxelriktare för bostäder
• Kommersiella strängväxelriktare
• Centrala växelriktare i verktygsskala
• Hybrida energilagringssystem
• Off-grid solsystem

Anpassningsalternativ kan inkludera:

• Anpassade induktansvärden
• Speciella kärnmaterial
• Högströmslindningsstrukturer
• Kompakta mekaniska mått

8. Hur man väljer rätt Solar Inverter Inductor

Steg-för-steg valguide:

1. Bestäm driftfrekvens
2. Beräkna erforderlig induktans
3. Identifiera maximal ström- och rippeltolerans
4. Utvärdera termiska förhållanden
5. Verifiera mättnadsmarginalen
6. Kontrollera överensstämmelse med EMI-standarder

Att arbeta med erfarna leverantörer av magnetiska lösningar säkerställer optimal designintegration.

9. Vanliga utmaningar och lösningar

10. Vanliga frågor

F1: Vad händer om induktorn mättas?

Mättnad gör att induktansen sjunker kraftigt, vilket leder till strömspikar, överhettning och potentiellt fel på växelriktaren.

F2: Kan jag använda en standardinduktor för solinverterapplikationer?

Rekommenderas inte. Solinverterare måste hantera hög ström, hög frekvens och tuffa miljöer.

F3: Hur påverkar induktansvärdet rippel?

Högre induktans minskar rippelströmmen men ökar storleken och kostnaden. Optimal balans krävs.

F4: Vilken är den typiska effektivitetseffekten?

Korrekt magnetisk design kan förbättra den totala växelriktarens effektivitet med 1–3 %, vilket är betydande i bruksskala.

Slutsats

En växelriktarinduktor för solenergi är mycket mer än en passiv komponent – ​​den är ett prestationsdefinierande element i moderna solcellssystem. Från effektivitet och krusningsdämpning till termisk tillförlitlighet och nätöverensstämmelse, dess design påverkar direkt systemets framgång.

Samarbete med erfarna tillverkare somJASNsäkerställer precisionsteknik, optimerade magnetiska material och skräddarsydda lösningar skräddarsydda för dina inverterkrav.

Om du designar nästa generations solomriktare och behöver högpresterande magnetiska komponenter,kontakta ossidag för att diskutera dina projektkrav och upptäcka hur avancerade solinverterare kan höja ditt systemprestanda.
